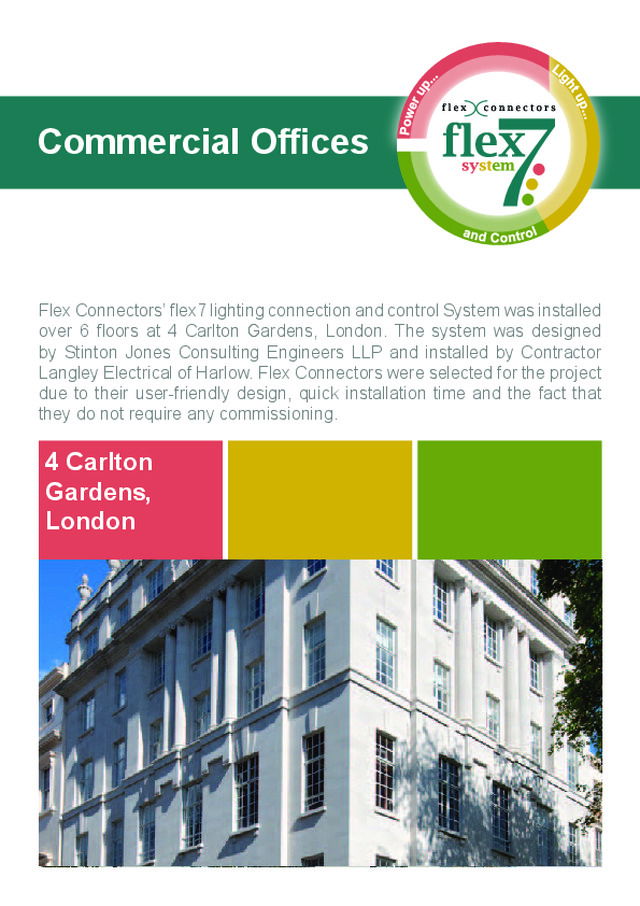

4 Carlton Gardens London - Flex Connectors - Case Study - 2016

4 Carlton  Gardens,  London Commercial Offices Flex Connectors’ flex7 lighting connection and control System was installed  over  6  floors  at  4  Carlton  Gardens,  London. The  system  was  designed  by  Stinton  Jones  Consulting  Engineers  LLP  and  installed  by  Contractor  Langley Electrical of Harlow. Flex Connectors were selected for the project  due to their user-friendly design, quick installation time and the fact that  they do not require any commissioning.

The lighting control specification called for absence control in the open plan  offices on each of the 6 floors. A solution was required for the open plan office where several absence sensors  operating locally needed to be initiated on by just a single switch located at the  main doorway.  Absence Control This was simple to achieve using a number of absence sensors from the flex7 Control plus range of networkable sensors   Each sensor is networked back to the single switch, so that operating the switch first thing in the  morning initiates all the lights on ready for others to arrive. Importantly, because each sensor works locally for  absence, the lights under a particular work station will eventually time out if they are left unoccupied – thus  saving energy where it was not needed.  f l e x c o n n e c t o r s T r a c k i n g   =   2 7 7 Absence Detection, With Pesence Enabled There is however, a problem which is particular to large open plan offices –  if a person leaves their desk to  talk to a colleague at the next desk. It is possible that during their absence their own lights switch off. With a  normal absence sensor the light would have to be turned back on at the switch by the door. This can result in  lights being turned on at work stations that are not occupied. flex7 offers a solution to this problem – during  set up it is possible to set flex7 absence sensors with presence detection enabled. This means that when an  individual walks back to his desk his lights will automatically switch back on. This type of hybrid sensor, unique to flex7, is the perfect choice for control and is probably the most optimal  in energy saving. When a 3 position centre off switch is chosen it is also possible to initiate the lights off as  well as on, thus making it perfect as a last man out switch.  Daylight Dimming Lighting Control Daylight linking was also a requirement, so dimming type sensors were chosen. This means that luminaires  will automatically dim down when there is adequate daylight, saving energy whenever possible. As they are  dimming type sensors, the single switch at the doorway is capable of initiating the lights on and off as well as  of master dimming up and down the entire open plan office if required.  Photo credits: Ben Kirkpatrick Flex Connectors Ltd Ruscombe Business Park Ruscombe Lane Twyford RG10 9LR t: 020 8580 1066 [email protected]
